- Cotovelos de 45° e 90° (nosso SKU FP-45Ti)
- Kit de tubo reto de 2,1 m FP-21Ti
- Selante de silicone para alta temperatura 600 °C
- Sharpie + serra copo de 120 mm (metal)
- Rolo ou chave de fenda para costura de tubo
- Luvas de couro (nunca de poliéster)
------------------------------------------------
2. Segurança em primeiro lugar – Quando NÃO instalar
- Vento >25 km h⁻¹ – risco de inclinação da tubulação
- Lona de poliéster com classificação <400 °C – troque para conector de aramida
- Armazém interno – monóxido de carbono se acumula sem ventilação
------------------------------------------------
3. Escolha do diâmetro correto do tubo
Regra: 1 kW necessita de ≈8 cm² de área de saída.
Fogão de 5 kW → tubo de ∅60 mm (28 cm²)
Fogão de 9 kW → tubo de ∅75 mm (44 cm²)
A incompatibilidade reduz a eficiência em 12% e aumenta o CO.
------------------------------------------------

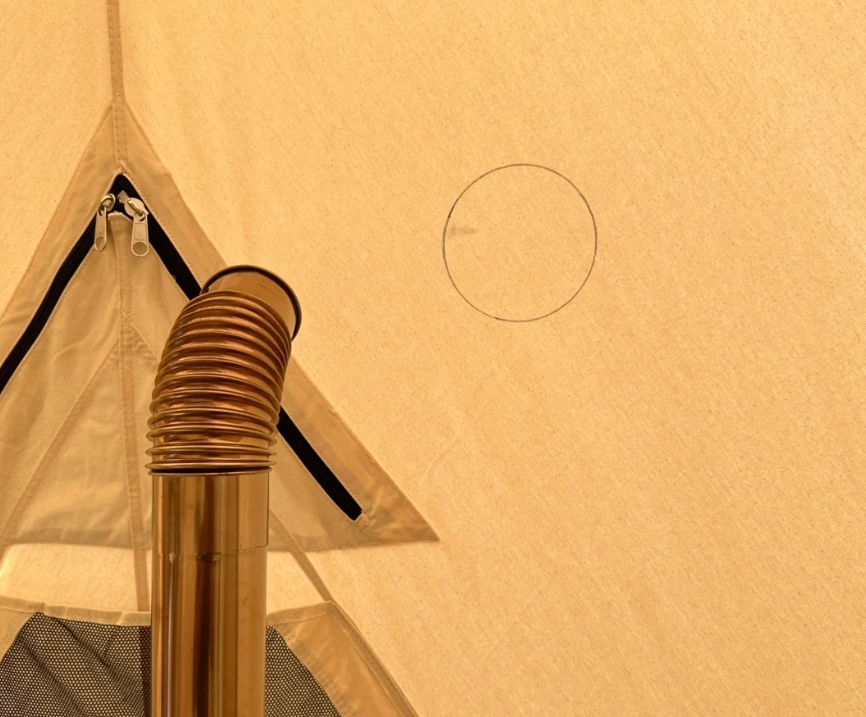

4. Marcação e corte do macaco do fogão
Etapa 1: Monte a barraca e tensione as cordas de sustentação.
Passo 2: Meça 45° de declive a partir do pico (prevalece a presença de gotejamento de chuva). Marque o centro.
Etapa 3: faça uma serra copo de 120 mm para tubos de ∅75 mm; deixe uma borda de 5 mm para rebites de colarinho.
Etapa 4: Costure o remendo de aramida à prova de fogo (incluído em nosso FP-KIT) ao redor do corte – evita desfiamento.
------------------------------------------------

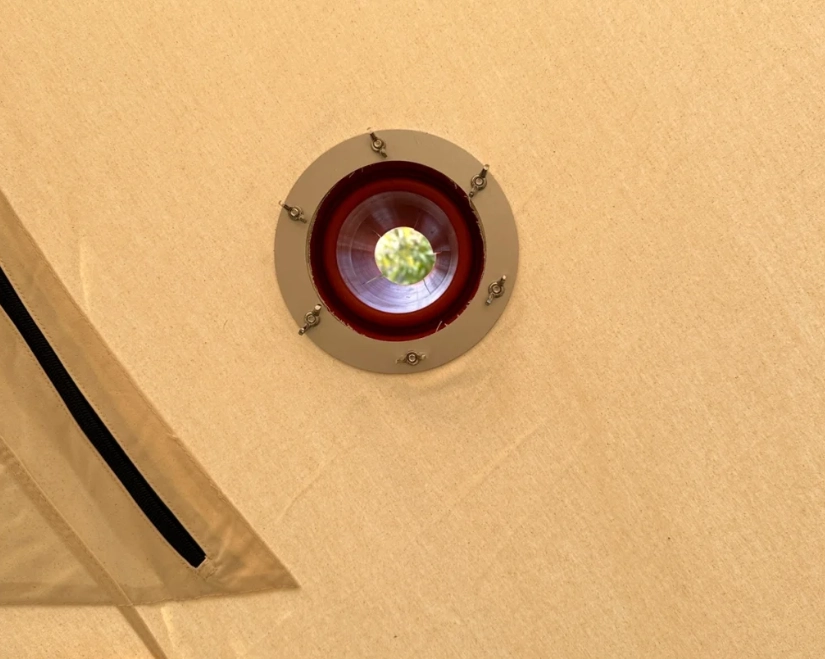

5. Selando o colar (Vídeo 45 s)

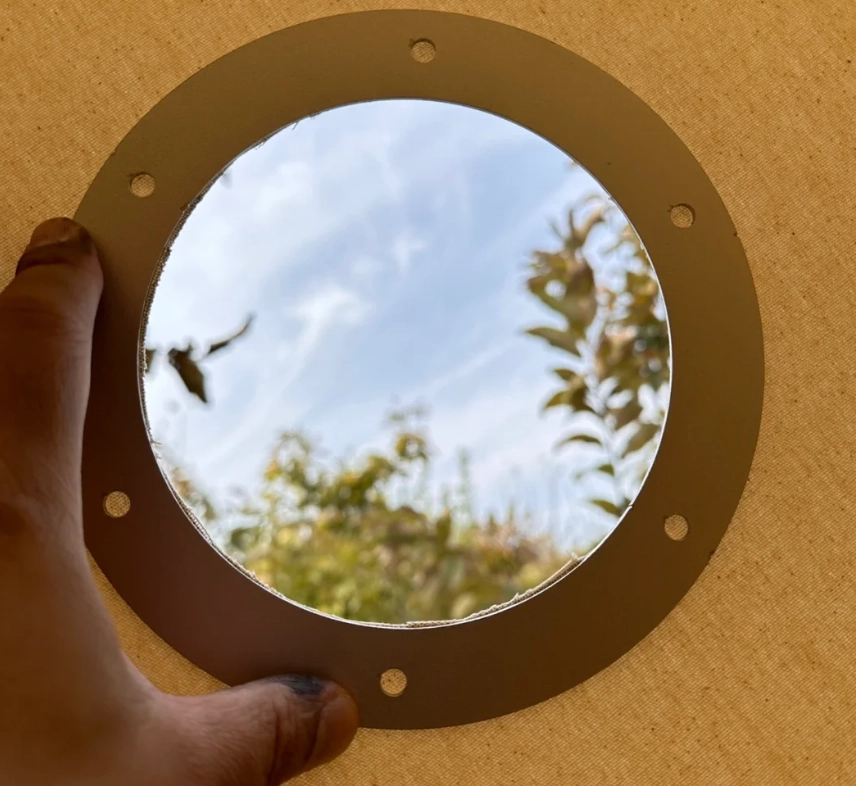

- Passe a gola de aço inoxidável pela lona.
- Flange traseira 15 mm, 6 rebites.
- Passe silicone de alta temperatura com cordão de 6 mm em ambos os lados.
- Cure 30 minutos antes de inserir o tubo.
|
|
|
|
------------------------------------------------

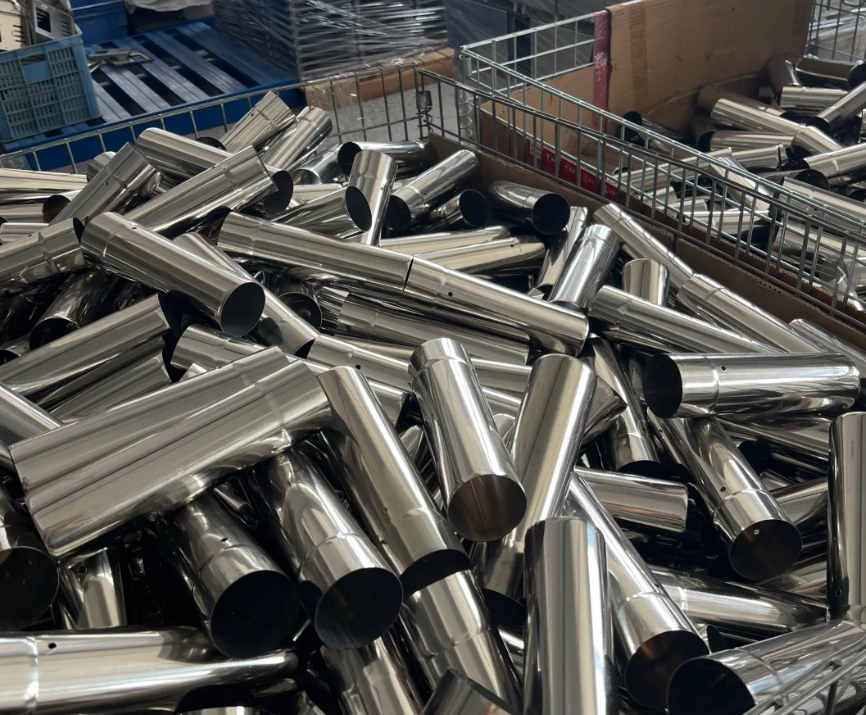

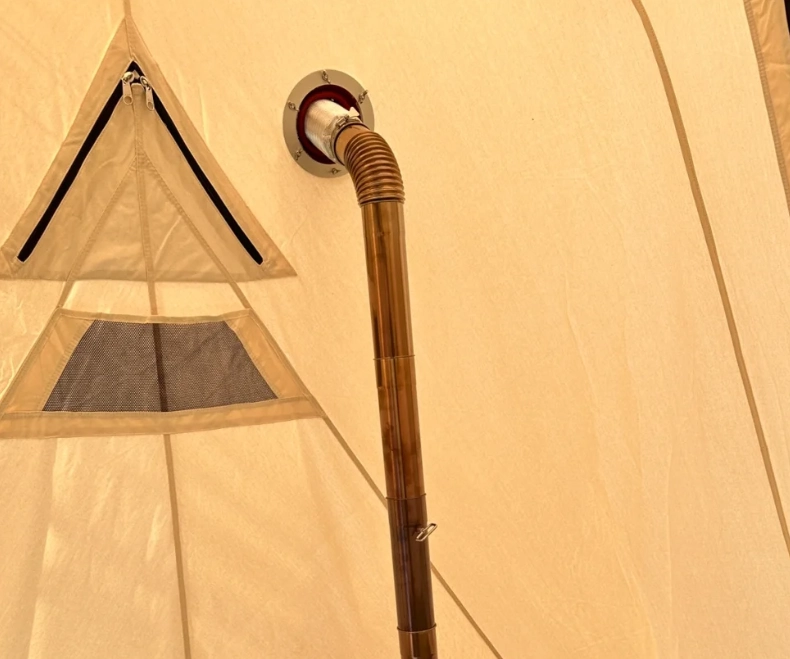

6. Montagem de seções de tubos
Dica: sobreponha no mínimo 30 mm cada junta – bloqueia a corrente de ar e adiciona estabilidade.
A linha de alinhamento gravada a laser garante uma torção de 0° todas as vezes (nossa atualização de 2025).
Costura roll-lock voltada para longe do vento → 7% menos gotejamento de creosoto.
------------------------------------------------
7. Instalação do corta-faíscas e da capa de chuva
A malha de 0,8 mm captura 95% das brasas >0,7 mm.
A dobradiça da tampa de chuva deve abrir 110° para que o gás quente saia verticalmente – evita o “refluxo” quando a porta abre.
------------------------------------------------

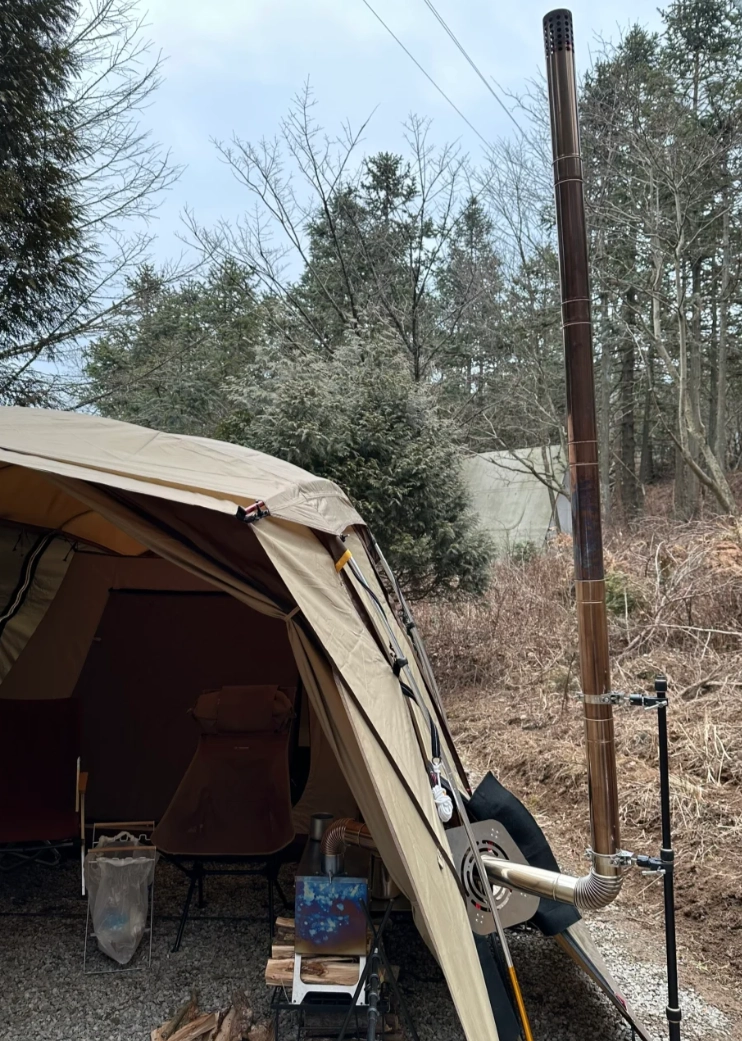

8. Cabo de sustentação e reforço contra o vento
Use cordão de Kevlar de 2 mm, espaçamento de 120°, tensão de 15 N.
Evita a oscilação do tubo que cansa a lona após 3 h.
Adicione um clipe de mola (incluído) – o cabo se solta com rajadas de tempestade de 40 N, economizando tecido da barraca.
------------------------------------------------
9. Teste de queima na primeira luz
Gravetos leves de 0,5 kg, registro aberto 100%.
Alvo: temperatura da superfície 250 °C por 20 min – polimeriza silicone, define a memória da junta.
Alarme de CO <50 ppm dentro da barraca = APROVADO.
------------------------------------------------
10. Manutenção e Embalagem
- Bata levemente no cano e despeje as cinzas volantes.
- Limpe o interior com um pano embebido em vinagre, seque e enrole em um pacote de 25 × 8 cm.
- Armazene em saco de tubo de Ti – peso 90 g, preço DDP $ 12.
------------------------------------------------
11. Erros comuns
- Ângulo errado do macaco → gotas de chuva no fogão
- Sobreposição ausente → tubo separa a 300 °C
- Fio de poliéster → derrete, o furo aumenta
------------------------------------------------
12. Encomende peças de reposição DDP
Cotovelo único, junta ou kit completo de 2,1 m – enviamos DDP para EUA/UE em 5 a 7 dias. Quantidade mínima para atacado: 50 conjuntos, FOB ou DDP Amazon FBA.
